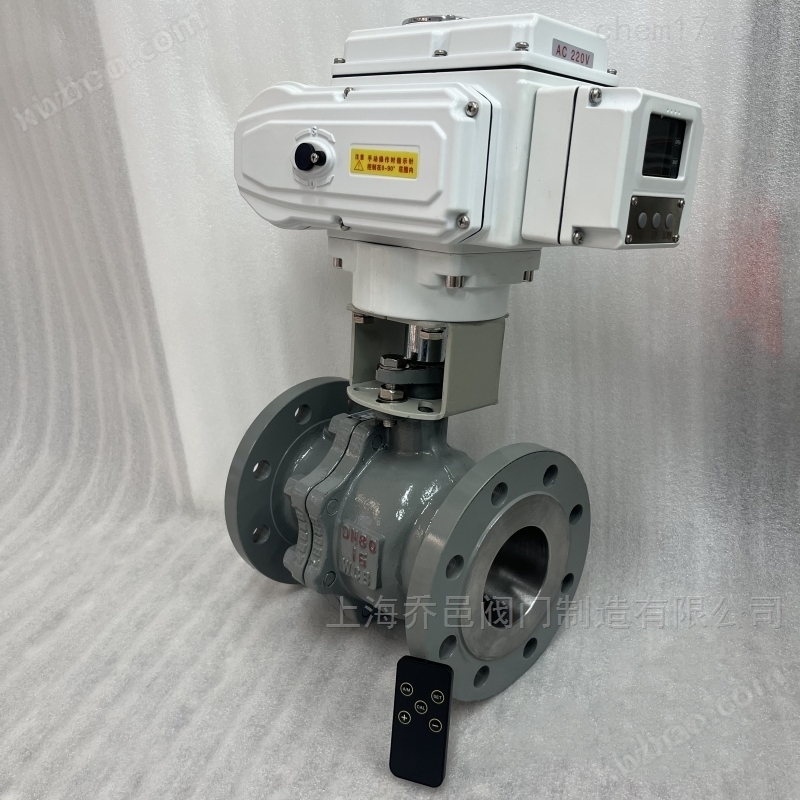

4~20mA信號智能調節型電動球閥Q941F帶遙控器電動調節球閥的產品應用

帶遙控智能調節型電動球閥Q941F精小型智能一體化調節型電動球閥Q941F-16C-25C電動調節型球閥/化工部標準電動調節球閥/整體型電動調節球閥/智能調節型電動O型球閥/智能一體化電動O型調節閥/電動調節型法蘭球閥/電動調節型不銹鋼球閥/電動帶手動調節型球閥/電動調節型鑄鋼球閥/電動調節型碳鋼球閥/防爆調節型電動球閥/電動調節型軟密封球閥是由帶遙控精小型智能一體化調節型電動執行器和球閥組成，適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電動執行機構。

產品應用：

產品特點：

1、流體阻力小，電動球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、電動球閥止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。

3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且電動球閥的密封能力隨著介質壓力的增高而增大。

4、電動球閥閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故電動球閥的使用壽命長。

6、電動球閥采用下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

7、電動球閥具有防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

電動執行器的特點：

電動執行器參數：

1、可選擇力矩：30N*M、50 N*M、100N*M、160N*M、250 N*M、500N*M、1000 N*M、2000 N*M

2、可配球閥：DN15-300，蝶閥：DN50-600

3、電源：220V AC 50/60HZ，380V AC 50/60HZ可選

4、環境溫度：-30度-60度

5、手動操作∶隨機附手動搖柄

6、電氣、機械二重限位

7、防水等級∶相當IP67

8、安裝方向：可任意角度安裝

9、位置測量：可選擇開關、電位器或4-20mA

10、殼體材料：壓鑄鋁合金

11、進線接口：PF1/2“進線鎖

12、轉角0-90度

13、行程20/30/60/120秒可選

14、過熱保護

15、可以通過外接電源的切換或外部輸入信號，實現開、關和中間位置的控制

16、可直接接收電源開關或計算機、儀表等輸出的4-20mA DC/1---5V DC等信號

17、數字設定、數顯閥位、液晶顯示屏，帶遙控器可遙控?zé)o線控制

技術參數和性能：

主要零件材料：

主要性能規范：

外形結構圖：

主要外形尺寸：

選型：

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V

2、介質類型、溫度、壓力

3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型

4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V

注意事項：

1、請務必接對電源相序，以免閥門或執行器損壞。

2、通電時禁止手動操作。

3、戶外使用時給電動執行器外加防護蓋子，防止老化。

4、開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。

5、請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。

6、請確定輸入電壓和配線接點是否正確。

7、禁止超負荷使用電動執行器。
