MYQ-300/500V礦用電纜MYQ-41.5mm2礦用電纜詳細介紹：

型號（Type）:MYQ 額定電壓（Rating Voltage）:300/500V芯數截面 Nom.cross sectional areas mm²	導體結構 Conductor structure NO./mm	絕緣厚度 Insulation thickness mm	護套厚度 Sheath thickness mm	電纜外徑 Average diameter		參考重量 Cable approx. weight kg/km	導體（銅）zui大直流電阻 Max.D.C. resistance(20 ℃ ) Ω /km	20 ℃載流量 Current carring capacity(20 ℃ ) A
	導體結構 Conductor structure NO./mm	絕緣厚度 Insulation thickness mm	護套厚度 Sheath thickness mm	標稱 Normianal mm	zui大 Max mm	參考重量 Cable approx. weight kg/km	導體（銅）zui大直流電阻 Max.D.C. resistance(20 ℃ ) Ω /km	20 ℃載流量 Current carring capacity(20 ℃ ) A
2 × 1.0	32/0.20	0.6	1.5	8.1	8.9	100.5	19.50	16
2 × 1.5	30/0.25	0.8	1.5	9.4	10.3	138.3	13.30	20
2 × 2.5	49/0.25	1.0	1.5	11.5	12.7	200.5	7.98	28
3 × 1.0	32/0.20	0.6	1.5	8.4	9.0	116.3	19.50	13
3 × 1.5	30/0.25	0.8	1.5	9.9	10.9	161.8	13.30	17
3 × 2.5	49/0.25	1.0	1.5	12.1	13.4	246.2	7.98	24
4 × 1.0	32/0.20	0.6	1.5	9.1	10.1	141.9	19.50	12
4 × 1.5	30/0.25	0.8	1.5	10.7	11.8	197.5	13.30	17
4 × 2.5	49/0.25	1.0	2.0	14.3	15.7	329.7	7.98	24
7 × 1.0	32/0.20	0.6	1.5	10.6	11.7	212.1	19.50	11
7 × 1.5	30/0.25	0.8	2.0	13.6	15.0	335.1	13.30	16
7 × 2.5	49/0.25	1.0	2.0	16.8	18.4	479.9	7.98	32
12 × 1.0	32/0.20	0.6	2.0	14.6	16.0	335.8	19.50	11
12 × 1.5	30/0.25	0.8	2.5	18.3	20.1	518.1	13.30	16
12 × 2.5	49/0.25	1.0	2.5	22.7	24.9	752.4	7.98	32

備注：
1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻,換算到+20℃時不低于160MΩ·km。
2、MYQ-300/500V礦用電纜MYQ-41.5mm2礦用電纜產品標準：MT818.9-1999。
3、MYQ型電纜,有2~12根主線芯組成，成纜后外面擠包黑色氯化聚乙烯橡皮護套或黑色氯丁橡皮護套。
4、導電線芯：采用軟銅線，其性能符合 GB/T3956-1997。
5、絕緣：采用GB7594.2-1987中XJ-00A型橡皮。
6、線芯識別：四芯及以下采用絕緣分色識別，四芯以上采用打印號碼識別。
7、成纜：按右向絞合成纜。
8、護套：采用GB7594.7-1987中XH-01A型橡皮。
9、普通型UYQ型成品電纜具有不延燃性能，阻燃型UYQ型成品電纜的阻燃性能滿足MT386-1995的要求。
10、標志：電纜表面印有型號、電壓、規格及制造廠名稱。

1 、概述
1.1 產品執行標準：MT818.5-2009
1.2 產品的型號名稱和用途見表1.

表1

型號	名稱	用途
MY-0.38/0.66	煤礦用移動橡套軟電纜	額定電壓為0.38/0.66kV各種井下移動采煤設備的電源連接和控制與信號設備電源連接
MYP-0.38/0.66	煤礦用移動屏蔽橡套軟電纜	額定電壓為0.38/0.66kV各種井下移動采煤設備的電源連接
MYP-0.66/1.14	煤礦用移動屏蔽橡套軟電纜	額定電壓為0.66/1.14kV各種井下移動采煤設備的電源連接

1.3 產品型號含義

部分	第二部分	第三部分	第四部分
M	Y	P	額定電壓U₀/U (kV)

部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。
第二部分：用大寫字母Y表示采煤設備（移動）用電纜。
第三部分：用大寫字母P表示非金屬屏蔽電纜。
第四部分：用阿拉伯?dāng)?shù)字表示額定電壓U0/U，單位為kV

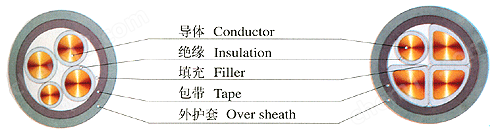

1.4 產品結構圖

MY-0.38/0.66 MYP-0.38/0.66 MYP -0.66/1.14
1－動力線芯導體；2－填充；3－絕緣；4－半導電屏蔽層；5－地線芯導體；6－護套

2 、主要性能指標

2.1 導體單線鍍錫。導體單線直徑和20℃導體直流電阻見表2規定。

表2

標稱截面 mm²	導體中單線zui大直徑 mm	20℃導體zui大直流電阻 Ω/km
4	0.3	0.554
6	0.3	0.386
10	0.4	0.272
16	0．41	1．24
25	0．41	0．795
35	0．41	0．565
50	0．41	0．393
70	0．51	0．277
95	0．51	0．210

2.2 導體絕緣電阻符合表3的規定。

表3

動力線芯標稱截面 mm²	20℃導體zui大直流電阻 MΩ·km	動力線芯標稱截面 mm2	20℃導體zui大絕緣電阻 MΩ·km
4 6 10 16 25	≥600 ≥450 ≥400 ≥350 ≥300	35 50 70 95 120	≥250 ≥250 ≥200 ≥200 ≥200
